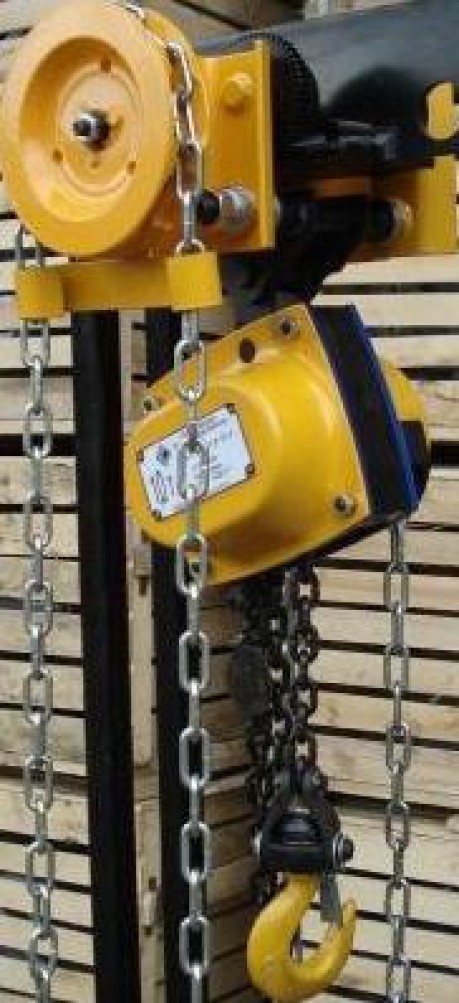

Таль ручная цепная ТРШБп (1 т., 3 м.)

Тали ручные шестерённые передвижные ТРШАп / ТРШБп (с поворотным кожухом тяговой цепи) предназначены для подъёма, удержания в поднятом положении и опускания груза, а также для перемещения груза по подвесному пути двутаврового профиля при различных работах в режиме не выше группы 1М по ГОСТ 25835.

Тали цепные ручные передвижные ТРШБп могут быть использованы при строительно-монтажных работах, производстве ремонтных, погрузочно-разгрузочных и иных работ в различных отраслях промышленности, а также автолюбителями.

Тали ручные передвижные могут эксплуатироваться как в закрытом помещении, так и на открытом воздухе. В части климатических факторов соответствуют исполнению У1.1 ГОСТ 15150. Разрешается эксплуатация передвижных талей ТРШБп при температуре окружающей среды не ниже минус 40 град С.

• Тали цепные ручные передвижные имеют двухступенчатый двухпоточный цилиндрический соосный редуктор с передачами внешнего зацепления.
• Тормоз — автоматический, дисковый, грузоупорный с коэффициентом запаса торможения более 1,5.
• Кожух тяговой цепи талей ТРШАп / ТРШБп поворотный, что позволяет осуществлять подъем/опускание груза находясь в стороне от поднимаемого груза.

Ручные тали цепные передвижные ТРШБп взрывобезопасные имеют следующую область применения — взрывоопасные зоны классов ВIа и ВIIa согласно гл. 7.3 ПУЭ с категорией взрывоопасных смесей IIA и IIB, температурных групп Т1, Т2 и Т3.

Взрывозащищенность талей обеспечивается за счет применения материалов неопасных в отношении фрикционных искр при трении и соударении, а также ограничения максимальной температуры деталей механизма до безопасных значений (150 град С).

При работе с талями необходимо соблюдать специальные условия эксплуатации — не допускать резких рывков и соударений цепи.

Тали взрывобезопасные ТРШБп опущены для работы во взрывоопасных зонах, согласно ГОСТ Р 51330.13-99 (МЭК 60079-1496) и другим нормативным документам, регламентирующим применение оборудования во взрывоопасных зонах.

Сертификатом «Центра по сертификации взрывозащищенного и рудничного электрооборудования» от 30.03.2012 подтверждено, что Продукция - тали ручные шестеренные стационарные и передвижные взрывозащищенные производства ООО «СВПК» типов ТРШСп и ТРШБп с маркировкой взрывозащиты II Ga c T3, серийный выпуск - соответствует требованиям нормативных документов ГОСТ Р ЕН 13463-1-2009 ГОСТ Р ЕН 13463-5-2009. В соответствии с сертификатом – область применения талей – взрывоопасные зоны класса 1, 2 помещений и наружных установок по ГОСТ Р ЕН 1127-1-2009 с маркировкой взрывозащиты по ГОСТ Р ЕН 13463-1-2009 и другим нормативным документам, регламентирующим применение оборудования во взрывоопасных зонах.

В соответствии ГОСТ Р ЕН 13463-1-2009:
 п. 3.2.3) Оборудование группы II с уровнем взрывозащиты Ga предназначено для применения в местах, где взрывоопасная среда, создаваемая смесями воздуха и газов, паров или туманов, присутствует постоянно или в течение длительных периодов времени, или часто;
 п. 4.1) Оборудование группы II предназначено для применения во взрывоопасных газовых средах в помещениях и наружных установках, кроме подземных выработок шахт, рудников и их наземных строений;
 п. 6.1.2) Оборудование группы II с уровнем взрывозащиты Ga классифицируется в соответствии с температурными классами, при этом указанный в маркировке тали температурный класс Т3 соответствует максимальной температуре поверхности 200 град C;
 п. 14.2) применено обозначение вида взрывозащиты «с» - конструкционная безопасность.

Ручные тали передвижные ТРШАп / ТРШБп основные размеры

Ручные тали передвижные ТРШБп основные характеристики

Тали ручные передвижные взрывобезопасные ТРШБп комплект поставки, порядок эксплуатации

В комплект поставки тали ТРШБп входит: Таль соединеная с кошкой — 1 шт. Подвеска нижняя — 1 шт. Тяговая цепь — 2шт (1 шт для ТРШАп-0,5). Грузовая цепь — 1 шт. Тали взрывобезопасные поставляются с паспортом. Тара (деревянный ящик или картонная коробка) — 1 шт.

Грузовая цепь на всех талях ТРШБп — высокопрочная 8-го класса прочности, калиброваная, круглозвенная. Размеры цепи (диаметр проволоки и шаг цепи) - 6х18. Тяговая цепь на всех талях взрывозащищенных ТРШБп — стальная круглозвенная 5×28мм на механизме тали и механизме передвижения.

Эксплуатация талей взрывозащищенных ТРШБп, техническое освидетельствование, надзор за техническим состоянием должны осуществляться в соответствии с «Правилами устройства и безопасной эксплуатации грузоподъемных кранов».

Техническое обслуживание талей цепных передвижных ТРШБп заключается во внешнем осмотре, смазке грузовой цепи смазкой типа «Литол-24». Таль передвижная цепная должна подвергаться внешнему осмотру не менее одного раза в месяц при ежедневной её эксплуатации, и каждый раз после длительного, более месяца, перерыва.

Тали взрывозащищенные цепные передвижные должны эксплуатироваться при строгом соблюдении мер по безопасной эксплуатации. Полная информация о мерах безопасности приведена в паспорте на таль.

Запрещается применение талей передвижных ручных ТРШБп для подъема людей, взрывоопасных или ядовитых веществ, жидкого или раскаленного металла и шлака; Запрещается эксплуатация тали в химически активных средах.

Изготовитель гарантирует работоспособность тали цепной при соблюдении потребителем условий эксплуатации, транспортирования и хранения. Срок гарантии 2 года со дня ввода тали в эксплуатацию, но не более 30 месяцев со дня отгрузки с предприятия-изготовителя.

Тали цепные ручные передвижные ТРШБп - устройство и принцип работы

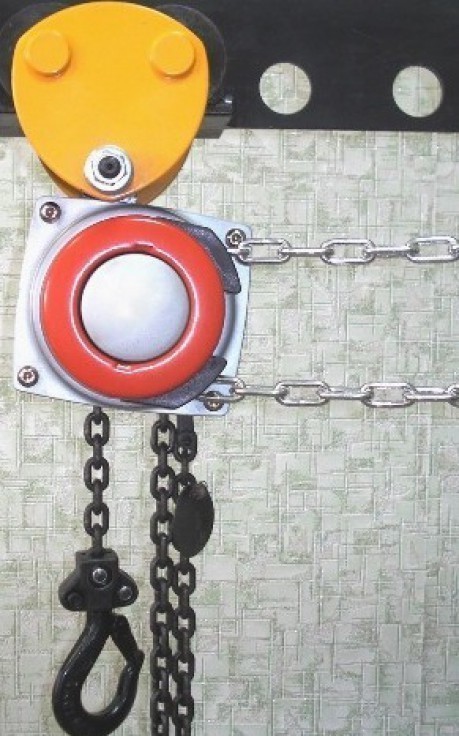

 > Таль цепная передвижная состоит из кошки, двух силовых щёк, серьги, соединяющей таль с кошкой, нижней подвески, редуктора с грузоупорным тормозом, корпуса, грузовой звездочки, установленной в подшипниках, тяговой звёздочки, грузовой цепи, тяговой цепи и кожуха, вращающегося в обечайке.

 > Редуктор тали цепной ручной передвижной представляет собой двухступенчатый двухпоточный цилиндрический соосный редуктор с передачами внешнего зацепления.

 > Тормоз тали цепной передвижной – автоматический, дисковый, грузоупорный состоит из ступицы, вал-шестерни, чашки, щеки, фрикционной накладки. Тяговая звездочка и кулачок установлены на вал-шестерне.

 > Кошка состоит из двух щек и оси. В щеках на подшипниках качения установлены ролики.
