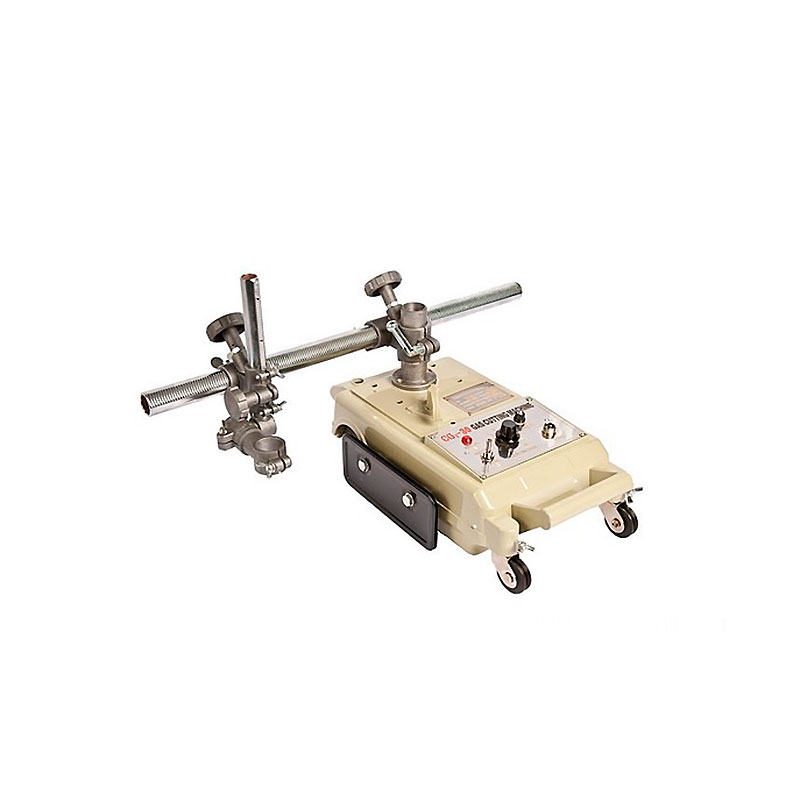

Машина термической резки Huawei CG1-30 K

Машина термической резки Huawei CG1-30 K

ОписаниеДля точной прямолинейной воздушно-плазменной резки листового металла от 6 мм применяется мобильная машина газовой резки CG1-30К. Машина оснащена блоком электронного управления, что позволяет обеспечить стабильно высокую до 4500 мм/мин скорость резки и ее плавную регулировку. При этом CG1-30К оснащена универсальным держателем, который позволяет устанавливать плазменный резак любой мощности и любого производителя. В процессе работы газорезательной машиной у некоторых производственников возникает потребность в вырезке окружностей или фланцев из листового металла. Для этого используется циркульное приспособление. Радиус вырезаемой окружности – от 170 мм до 1400 мм. 1 Винт подачи в лево и вправо 2 Штанга поперечного перемещения 3 Корпус 4 Рычаг переключения «старт/стоп» 5 Регулятор скорости 6 Выключение энергии 7 Защитный фартук 8 Ходовые колеса 9 Рельсы 10 Изолирующая панель – защищает от попадания продуктов резания внутрь машины 11 Плазменный резак 12 Держатель плазменного резака 13 Регулировка резака по высоте. Мундштук предназначен для работы с резаками газорезательных машин серии CG, CG2, GCD и другие. Правильно подобранный мундштук поможет получить качественный рез металла и избежать вторичной механической обработки. Также позволяет добиться экономичного расхода газа, тем самым добиться хороших экономических показателей. В стандартной комплектации поставляемые нами газорезательные машины для резки металла оснащаются пропановыми и ацителеновыми мундштуками. Газорезательное оборудование может также поставляться с мундштуками для кислородно-ацетиленовой резки. Мундштуки для газорезательных машин подбираются исходя из толщины металла под резку. Ниже приведены данные по мундштукам, которые позволят добиться наилучшего качества реза. Мундштуки (сопла)   Высокоскоростные ацетиленовые и пропановые мундштуки с соплом Лаваля Мундштуки (сопла) для машин термической резки АЦЕТИЛЕН 102 НС Артикул Диапазон резки, мм Скорость резки, мм/мин Давление, бар Расход (м³/час) Ширина реза, мм Резка О Нагрев О Ацетилен Резка О Нагрев О Ацетилен GO-2-00 5.-10 600-450 2 2 0,2 1,2 0,41 0,37 1,3-1,5 GO-2-0 10.-20 480-380 2,5 2,5 0,2 2,1 0,48 0,43 1,7-1,8 GO-2-1 20-30 400-320 3 3 0,2 3,4 0,48 0,43 2,0-2,1 GO-2-2 30-50 350-280 3 3 0,2 4,3 0,48 0,43 2,3-2,4 GO-2-3 50-70 300-240 3,5 3,5 0,25 6,5 0,55 0,5 2,7-2,9 GO-2-4 70-90 260-200 4 4 0,3 11 0,69 0,63 3,4-3,5 GO-2-5 90-120 210-170 4 4 0,35 15 0,77 0,7 3,9-4,0 GК-1-6 100-150 260-140 4,5 4,5 0,4 22 1,06 0,96 4,4-5,1 ПРОПАН 106 НС Артикул Диапазон резки, мм Скорость резки, мм/мин Давление, бар Расход (м³/час) Ширина реза, мм Резка О Нагрев О Ацетилен Резка О Нагрев О Ацетилен GO-3-0 5.-10 600-450 2 2 0,2 1,2 1,18 0,31 1,3-1,5 GO-3-1 10.-20 480-380 2,5 2,5 0,2 2,11 1,18 0,31 1,7-1,8 GO-3-2 20-35 400-320 3 3 0,25 3,4 1,37 0,36 2,0-2,1 GO-3-3 35-45 350-280 3 3 0,25 4,3 1,37 0,36 2,3-2,4 GO-3-4 35-60 300-240 3,5 3,5 0,3 6,5 1,86 0,49 2,7-2,9 GO-3-5 60-100 260-200 4 4 0,3 11 1,86 0,49 3,4-3,5 GO-3-6 100-130 220-180 4 4 0,3 15 3,04 0,8 3,9-4,0 GO-3-7 130-160 200-160 4,5 4,5 0,4 22 3,72 0,9 4,4-5,1 GO-3-8 160-220 180-140 4,5 4,5 0,4 28 3,72 0,98 5,8-6,8 GO-3-9 220-260 130-90 4,5 4,5 0,4 34 3,72 0,98 7,0-7,5
